Almanya'nın lider planet redüktör üreticisi Neugart'ın Türkiye yetkili satıcısı olarak Economy ve Precision serileri dahil tüm Neugart planet redüktörleri için satış ve teknik destek sunuyoruz.
50 Yılı Aşkın Alman Mühendislik Deneyimi
Neugart, 1954 yılında Almanya'da kurulan ve planet redüktör teknolojisinde dünya lideri konumundaki bir üreticidir. Economy ve Precision serileri olarak iki ana kategoride sunulan Neugart planet redüktörleri; servo motorlar, step motorlar ve endüstriyel otomasyon sistemleriyle mükemmel uyum sağlar.
Neugart planet redüktörleri, yüksek burulma momenti kapasitesi, düşük boşluk (backlash) değerleri ve uzun ömürlü yapılarıyla endüstriyel otomasyon, makine takımı, paketleme, tekstil ve robotik uygulamalarında tercih edilen çözümlerdir. MotMotion Teknoloji olarak Türkiye'de Neugart'ın yetkili satıcısı ve teknik destek noktasıyız.
- ✔Economy ve Precision serisi planet redüktörler
- ✔Servo ve step motorlarla tam uyumluluk
- ✔Düşük boşluk (backlash) — hassas konumlandırma
- ✔Konik, flanşlı ve inline çıkış seçenekleri
- ✔Ekstra yağlama gerektirmeyen ömür boyu yağlı tasarım
- ✔Her yönde montaj edilebilir kompakt yapı
- ✔RoHS ve CE uyumlu, Alman kalite standartları
Planet Redüktör Nasıl Çalışır?
Planet dişli sistemi; bir güneş dişlisi, birden fazla yan dişlisi ve bir halka dişlisinden oluşur. Bu tasarım sayesinde yük tek bir dişli yerine üç veya daha fazla dişliye dağılır — hem kompakt hem de yüksek tork kapasiteli bir yapı elde edilir.
Giriş: Güneş Dişlisi
Servo motor milinden gelen dönme hareketi merkezdeki güneş dişlisine aktarılır. Yüksek devir, düşük tork olarak sisteme girer.
Aktarım: Planet Gears
Güneş dişlisi, etrafında dönen 3 veya daha fazla yan dişlisini tahrik eder. Yük eşit dağıldığı için yüksek tork yoğunluğu sağlanır.
Sabit Halka: Ring Gear
Gezegen dişliler sabit halka dişlisi içinde döner. Halka dişlisi gövdeye bağlıdır ve dönmez — bu yapı yüksek rijitliği garanti eder.
Çıkış: Planet Taşıyıcısı
Gezegen dişlilerin hareketi planet taşıyıcısına, oradan da çıkış miline iletilir. Düşük devir, yüksek tork olarak sistemden çıkar.
PLPE & PLN Serisi — Boyuta Göre Performans Değerleri
Neugart PLPE (Economy) ve PLN (Precision) serileri için gerçek teknik veriler aşağıda listelenmiştir. Her iki seri için tork, boyut ve devir tablolarını sekmeler arasında geçiş yaparak inceleyebilirsiniz. Uygulamanıza özel hesaplama için MotMotion teknik destek hattını kullanabilirsiniz.
| Model | Çevrimsel Tork (1. kad.) | Maks. Tork (1. kad.) | Sürekli Tork (1. kad.) | Acil Stop Torku (1. kad.) | Boşluk (Backlash) |
|---|---|---|---|---|---|
| PLPE 050 | 5 – 15 Nm | 8 – 24 Nm | 4 – 11 Nm | 22 – 36 Nm | <15 – <19 arcmin |
| PLPE 070 | 15 – 33 Nm | 24 – 48 Nm | 13 – 20 Nm | 60 – 80 Nm | <10 – <12 arcmin |
| PLPE 090 | 38 – 90 Nm | 60 – 140 Nm | 32 – 63 Nm | 150 – 220 Nm | <7 – <9 arcmin |
| PLPE 120 | 95 – 172 Nm | 152 – 275 Nm | 80 – 146 Nm | 340 – 500 Nm | <7 – <9 arcmin |
| PLPE 155 | 210 – 460 Nm | 335 – 710 Nm | 178 – 390 Nm | 420 – 920 Nm | <6 – <9 arcmin |
| Model | Çıkış Mili Çapı | Gövde Çapı | Toplam Uzunluk (1. kad.) | Toplam Uzunluk (2. kad.) | Ağırlık |
|---|---|---|---|---|---|
| PLPE 050 | 12 mm | 50 mm | 94,0 mm | 106,5 mm | 0,6 – 0,8 kg |
| PLPE 070 | 16 mm | 70 mm | 111,0 mm | 124,0 mm | 1,4 – 1,9 kg |
| PLPE 090 | 22 mm | 90 mm | 147,0 mm | 165,0 mm | 3,3 – 4,1 kg |
| PLPE 120 | 32 mm | 120 mm | 192,0 mm | 219,5 mm | 7,6 – 9,8 kg |
| PLPE 155 | 40 mm | 155 mm | 275,5 mm | 320,0 mm | 16,7 – 22,3 kg |
| Model | Sürekli Giriş Devri (1. kad.) | Maks. Giriş Devri | Maks. Radyal Kuvvet | Maks. Eksenel Kuvvet | Gürültü |
|---|---|---|---|---|---|
| PLPE 050 | 5.000 rpm | 18.000 rpm | 1.300 N | 1.000 N | 58 dB(A) |
| PLPE 070 | 4.500 rpm | 13.000 rpm | 1.500 N | 2.000 N | 58 dB(A) |
| PLPE 090 | 4.000 rpm | 7.000 rpm | 3.100 N | 3.800 N | 60 dB(A) |
| PLPE 120 | 1.550 – 3.500 rpm | 6.500 rpm | 4.000 N | 5.900 N | 65 dB(A) |
| PLPE 155 | 1.400 – 2.700 rpm | 5.500 rpm | 8.400 N | 11.000 N | 70 dB(A) |
* Değerler redüksiyon oranına göre değişmektedir. Uygulamanıza özel hesaplama için teknik destek hattımıza ulaşabilirsiniz.
Hangi Neugart Serisini Seçmeliyim?
Doğru seriyi seçmek için uygulamanızın hassasiyet gereksinimini ve bütçesini belirleyin. Aşağıdaki kılavuz sizi doğru yönlendirecektir.
Uygun Maliyet + İyi Performans
Orta hassasiyetli uygulamalar için mükemmel fiyat/performans dengesi. Konveyör, genel otomasyon ve AGV sistemleri için idealdir.
- Boşluk değeri 6–19 arcmin aralığında kabul edilebiliyorsa
- Bütçe öncelikliyse ve hassasiyet ikincil planlaysa
- Konveyör, AGV veya genel hareket kontrolü uygulamasıysa
- Çok sayıda eksen için ekonomik çözüm gerekiyorsa
Yüksek Hassasiyet + Uzun Ömür
Servo motor uygulamalarında en yüksek hassasiyeti talep eden sistemler için. Robot eksenleri, CNC ve medikal sistemler için standart seçimdir.
- 1–5 arcmin seviyesinde düşük boşluk gerekiyorsa
- Yüksek tekrarlanabilirlik ve hassas konumlandırma kritikse
- Robot eklem ekseni, CNC veya baskı makinesi uygulamasıysa
- Uzun ömür ve minimum titreşim öncelikliyse
💡 Emin değil misiniz? MotMotion Teknoloji olarak uygulamanızın tork, devir ve hassasiyet gereksinimlerini birlikte değerlendirerek en uygun modeli belirlemenize yardımcı oluyoruz. WhatsApp'tan bize yazın →
Economy ve Precision Serisi — Fark Nedir?
İki seri arasındaki temel farkları aşağıdaki tablodan inceleyebilirsiniz.
| Özellik | 🔵 Economy Serisi | ⭐ Precision Serisi |
|---|---|---|
| Boşluk (Backlash) | 6 – 19 arcmin | 1 – 5 arcmin |
| Verimlilik | %95 – %97 | %95 – %98 |
| Gürültü Seviyesi | Orta | Düşük (öz. PSN helisel) |
| Fiyat/Performans | ✅ Yüksek | Orta |
| Servo Motor Uyumu | İyi | ✅ Mükemmel |
| Tipik Uygulama | Konveyör, AGV, genel otomasyon | CNC, robotik, hassas eksen kontrolü |
| IP Koruma | IP54 – IP65 | IP65 |
| Ömür Boyu Yağlama | ✅ Evet | ✅ Evet |
| Çıkış Tipleri | Inline, Flanş, Konik | Inline, Flanş, Konik |
| İdeal Sektör | Tekstil, paketleme, tarım | Tıbbi, medikal, baskı, robotik |
Neugart Planet Redüktör Seçmenin 6 Nedeni
Neugart planet redüktörleri, endüstriyel otomasyon uygulamalarında rakipsiz performans ve güvenilirlik sunar.
Yüksek Hassasiyet
Precision serisinde 1 arcmin'e kadar düşen boşluk değerleriyle hassas konumlandırma gerektiren uygulamalar için ideal çözüm.
Yüksek Verimlilik
%97'ye kadar çıkan verimliliğiyle enerji tasarrufu sağlar. Düşük ısınma oranı sayesinde uzun süreli çalışmalarda güvenilir performans.
Kompakt ve Hafif
Yüksek güç yoğunluğu ve kompakt boyutlarıyla dar alanlarda dahi kolayca uygulanabilir. Her yönde montaj imkânı sunar.
Uzun Ömür
Ömür boyu yağlı tasarım ve yüksek kaliteli Alman malzemeleri sayesinde bakım gerektirmeden uzun yıllar boyunca güvenilir çalışma.
Geniş Çeşitlilik
14'ten fazla model serisi ve geniş redüksiyon oranı seçenekleriyle her uygulama için doğru Neugart redüktörü mevcuttur.
Alman Kalitesi
Almanya'da üretilen ve DIN standartlarına uygun Neugart redüktörleri, 50 yılı aşkın mühendislik deneyimini yansıtır.
Uygun Maliyet + Yüksek Performans

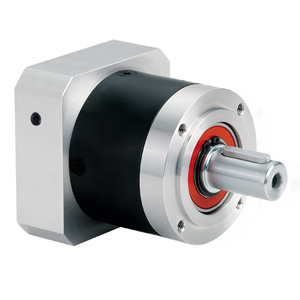

Neugart Economy serisi planet redüktörler, mükemmel fiyat/performans oranı ve çok yönlü montaj imkanıyla orta hassasiyetli uygulamalar için idealdir. Ekstra yağlama gerektirmez, taşlanmış hassas dişlilere sahiptir.

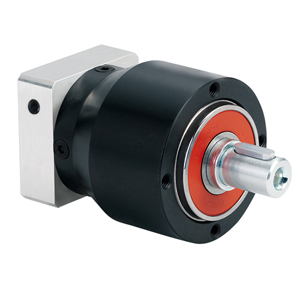

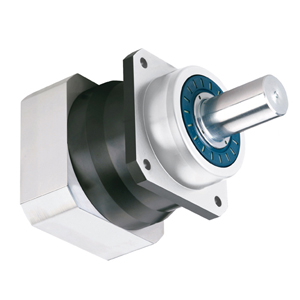

Ekonomi serisinin en iyi özelliklerini barındıran güçlü planet redüktör. Düşük ısınma oranı ve optimize edilmiş çıkış yatağıyla yüksek radyal ve eksenel kuvvetler için geliştirilmiştir.

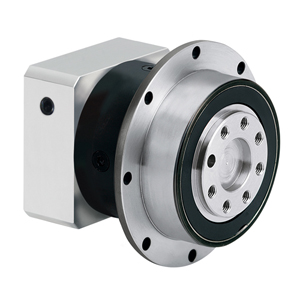

Kompakt flanş çıkış milli economy planet redüktör. Yüksek burulma dayanımı ve hassas dişlisiyle endüstriyel otomasyon uygulamalarına ideal çözüm sunar.

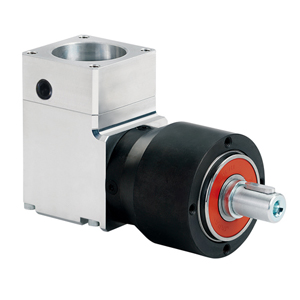

Çok yönlü konik planet redüktör. Kompakt ve ekonomik yapısıyla çoklu aks sistemlerinde kullanmak için mükemmel elverişlilik gösterir. Ekstra yağlama gerektirmez.
Geniş kapsamlı çıkış flanşlı konik planet redüktör. Çok yönlü montaj imkânı ve yüksek kuvvetler için tasarlanmış economy serisi redüktör.

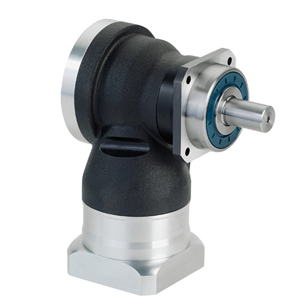

Konik çıkışlı precision planet redüktör. Yüksek hassasiyet ve geniş montaj esnekliği sunan WPLN, kompakt yapısıyla dar alanlarda da kolayca kullanılabilir.

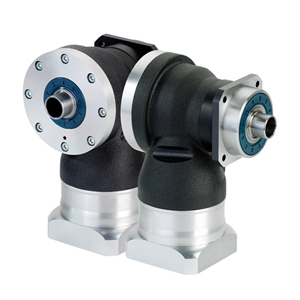

Kompakt konik dişli redüktör. AGV ve dağıtım sistemleri dahil çeşitli endüstriyel uygulamalar için optimize edilmiş çözüm sunar.
Yüksek Hassasiyet + Maksimum Performans
Neugart Precision serisi planet redüktörler, düşük boşluk değerleri, yüksek rijitlik ve uzun ömürlü yapılarıyla servo motor uygulamalarında en yüksek hassasiyeti talep eden sistemler için geliştirilmiştir.

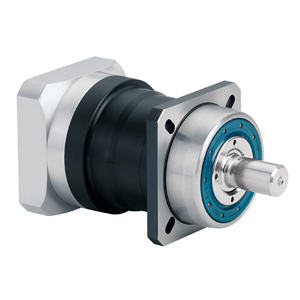

Düz dişli precision planet redüktör. Mükemmel rijitlik ve toza/su jetine karşı üstün IP65 koruma sağlar. Hassas konumlandırma uygulamaları için idealdir.

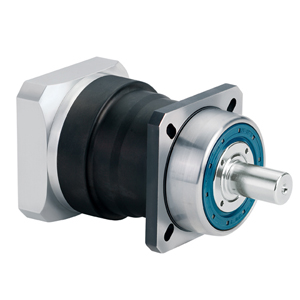

Helisel dişli precision planet redüktör. Sessiz senkronizasyon ve titreşimlerin minimuma indirilmesiyle yüksek yataklama yüklerinde üstün performans sağlar.
Dünyada ekonomik ve yüksek hassasiyeti bir arada sunan ilk redüktör. Ön yüklemeli rulmanlar ağır yükler altında dahi yüksek rijitliği sağlar.

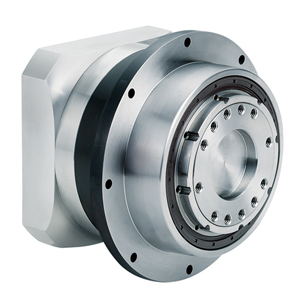

Maksimum dayanıklılık ve yüksek hassasiyetli flanş çıkışlı precision redüktör. Hızlı ve kolay montaj özelliğiyle öne çıkar. En yüksek performanslar için idealdir.
Helisel dişli flanş çıkışlı precision planet redüktör. Sessiz çalışma, yüksek burulma dayanımı ve kompakt flanş çıkışıyla gelişmiş servo uygulamaları için.

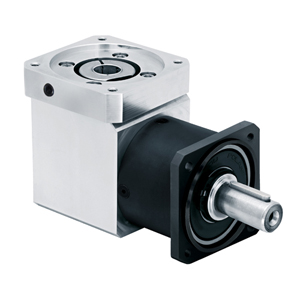

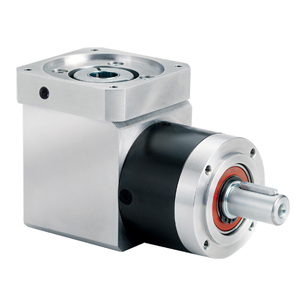

Konik çıkışlı precision planet redüktör. Yüksek hassasiyet ve geniş montaj esnekliği sunan WPLE, dik açılı tahrik uygulamaları için mükemmel çözümdür.
Yüksek burulma dayanımı ve çıkış mili flanş bağlantılı en küçük planet redüktör. Kompakt yapısıyla dar alanlarda yüksek performans sunar.
Hangi Servo Motorlarla Çalışır?
Neugart planet redüktörler, adaptör plakalar sayesinde piyasadaki tüm büyük servo motor markalarıyla uyumlu hale getirilebilir. MotMotion olarak aşağıdaki kombinasyonlar için satış ve teknik destek sunuyoruz.
Sektörel Uygulama Detayları
Neugart planet redüktörleri, hassas konumlandırma ve yüksek tork gerektiren geniş bir endüstriyel uygulama yelpazesine hitap eder.
Robotik & Hareket Kontrolü
Robot eklem eksenlerinde yüksek tork yoğunluğu, düşük boşluk ve kompakt boyut bir arada aranır. MotMotion'ın Trio Motion kontrol sistemiyle entegre çalışan Neugart PLN redüktörler; pick-and-place, delta robot ve SCARA robot uygulamalarında başarıyla kullanılmaktadır. PLN ve PSN serisi bu gereksinimi karşılayan standart seçimdir.
CNC Tezgahları & Makine Takımları
CNC tezgahlarında C ekseni, B ekseni ve tabla döndürme uygulamalarında Neugart PLN ve PLFN precision serisi tercih edilir. Bu uygulamalarda 1–3 arcmin boşluk değeri ve yüksek tork rijitliği kritiktir. Soğutma sıvısı ve metal talaşına karşı IP65 koruma sınıfı zorunludur.
Paketleme & Ambalaj Makineleri
Yüksek hızlı paketleme hatlarında servo eksen başına farklı redüksiyon oranları gerekebilir. Neugart Economy serisi PLPE, paketleme hatlarında maliyet etkin çözüm sunarken PSN serisi, gürültü hassasiyetinin yüksek olduğu temiz oda tesislerinde tercih edilir.
Tekstil Makineleri
Dokuma, örme ve boya makinelerinde güvenilir güç aktarımı ve hassas hız kontrolü için Neugart Economy ve Precision serisi redüktörler kullanılır. Kesintisiz uzun vardiya çalışması için ömür boyu yağlama özelliği kritik avantaj sağlar.
AGV & Lojistik Sistemleri
Otomatik yönlendirmeli araçlar (AGV) ve konveyör sistemlerinde yavaş hız, yüksek tork ve kompakt boyut önceliklidir. Neugart WGN ve WPLE konik redüktör serileri bu uygulamalar için optimize edilmiştir.
Güneş Enerjisi Takip Sistemleri
Güneş paneli çift eksenli takip sistemlerinde (solar tracker) yavaş hız, yüksek tork ve hava koşullarına dayanıklılık gerekir. Ömür boyu yağlama özelliği, uzak lokasyonlarda bakım gerektirmeden çalışma imkânı sağlar.
Medikal & Laboratuvar
Tıbbi görüntüleme sistemleri, laboratuvar otomasyonu ve hassas ölçüm cihazlarında düşük gürültü, titreşimsiz çalışma ve yüksek tekrarlanabilirlik aranır. PSN helisel precision serisi bu uygulamalar için en uygun seçimdir.
Baskı & Dijital Baskı Makineleri
Ofset baskı ve dijital baskı makinelerinde hassas kağıt beslemesi ve renk kaydı için precision redüktörler kullanılır. Titreşim baskı kalitesini doğrudan etkilediğinden PSN helisel seri tercih edilir.
Neugart Planet Redüktör Hakkında Merak Edilenler
Neugart Redüktör Teklifi Alın
Neugart planet redüktör fiyatı, model seçimi ve uygulamanıza özel çözümler için uzman ekibimizle hemen iletişime geçin.
