Ethercat IO

Trio FlexSlice Genişleme Modülleri

Genel Bakış

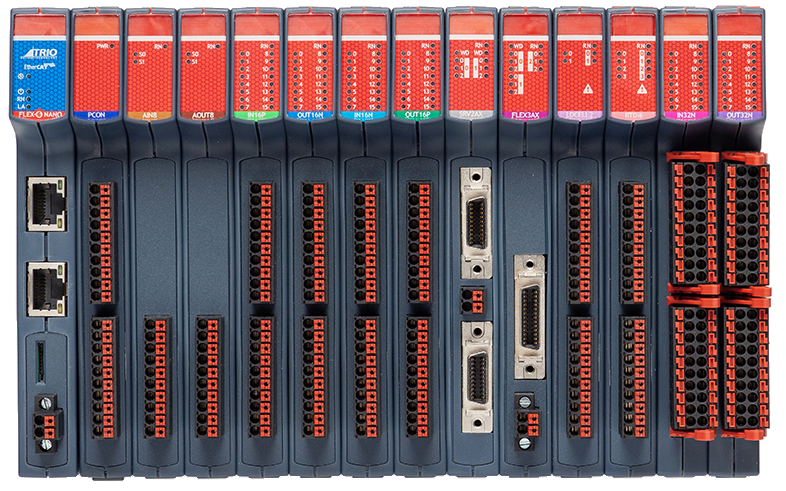

EtherCAT FlexSlice Sistemi, hareket kontrol uygulamalarında daha fazlasını yapmanıza olanak tanır! Hızlı, modüler, ölçeklenebilir ve esnek genişleme sunar. Trio Motion kontrolörleriyle veya üçüncü taraf EtherCAT Master cihazlarıyla kullanılabilir.

PLC yerine FlexSlice kullanmanın avantajları:

  • Daha kompakttasarım ile yer tasarrufu sağlar.
  • Maliyet avantajı
  • Hareket kontrolüne öncelik verenmühendislik yaklaşımı içerir.

FlexSlice EtherCAT I/O sistemi, adım motoru + servo eksen genişletmeleri ile dijital, analog ve sensör girişlerini destekler. Güçlü 64 eksenli Flex-6 Nano makine kontrolörü ile birleştiğinde üstün hareket performansı sağlar.

Öne Çıkan Özellikler

✔ Trio veya üçüncü taraf EtherCAT Master cihazları ile kullanılabilir.
✔ Yüksek performans, esnek topoloji ve kolay yapılandırma.
✔ Veri yolu döngü süresi, Motion Coordinator Servo Periyodu ile senkronizedir.
✔ EtherCAT bağlantısı için 2 x RJ45 Ethernet portu içeren bir veri yolu kuplörü bulunur.

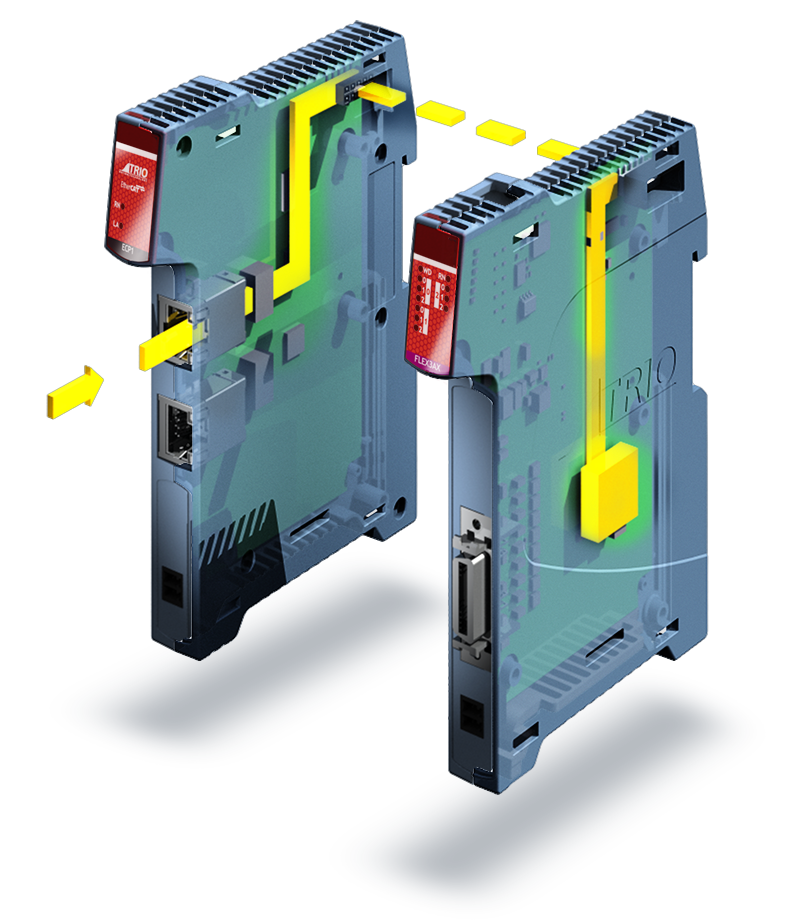

✔ EBUS sistemi sayesinde EtherCAT protokolü tüm modüllere kadar korunur.
✔ Giriş/çıkış işlevleri, EtherCAT dağıtılmış saatler ile harekete sıkı şekilde senkronizedir.
✔ Motion Coordinator I/O sistemine otomatik olarak haritalanır.
✔ DIN ray montajına uygundur.
✔ Kolay kablo bağlantısı için pratik “push-in” konektörler içerir.
✔ Modüller birbirine kilitlenerek sağlam mekanik bütünlük sağlar.
✔ Kullanıcı tarafından etiketleme seçeneği mevcuttur.
✔ Makine üreticileri için özel işlevsellik ekleme imkanı sunar.

Kullanım Kolaylığı

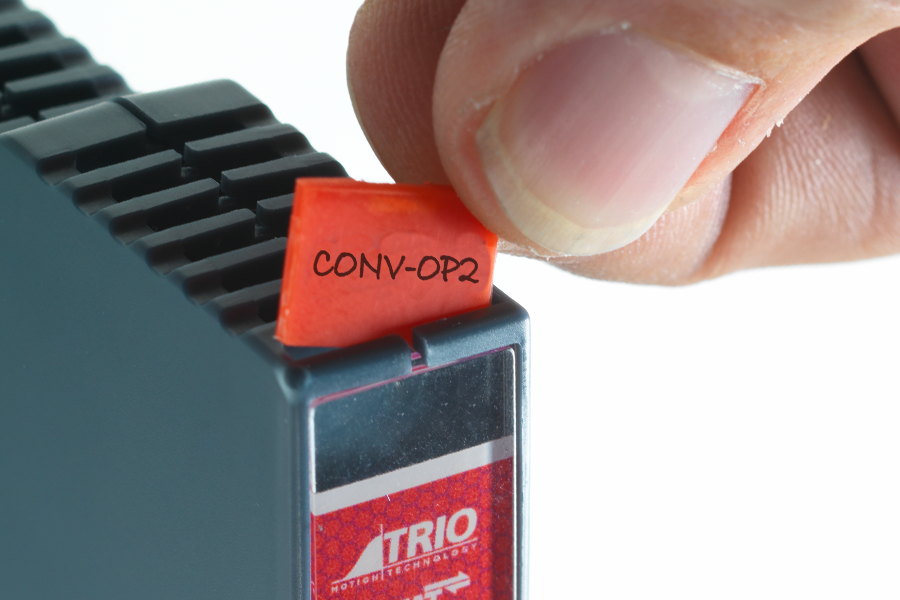

Her FlexSlice modülünün işlevini belirlemek için çıkarılabilir etiket bölümü bulunur. Bu bölüme yazılabilir ve kolayca takılıp çıkarılabilir.

Dayanıklı Tasarım

Sağlam metal şasi, her modülün DIN rayına sıkıca oturmasını sağlar.
Bu sayede gürültü önleme ve ısı dağıtımı etkin bir şekilde sağlanır.

Pratik Bağlantı

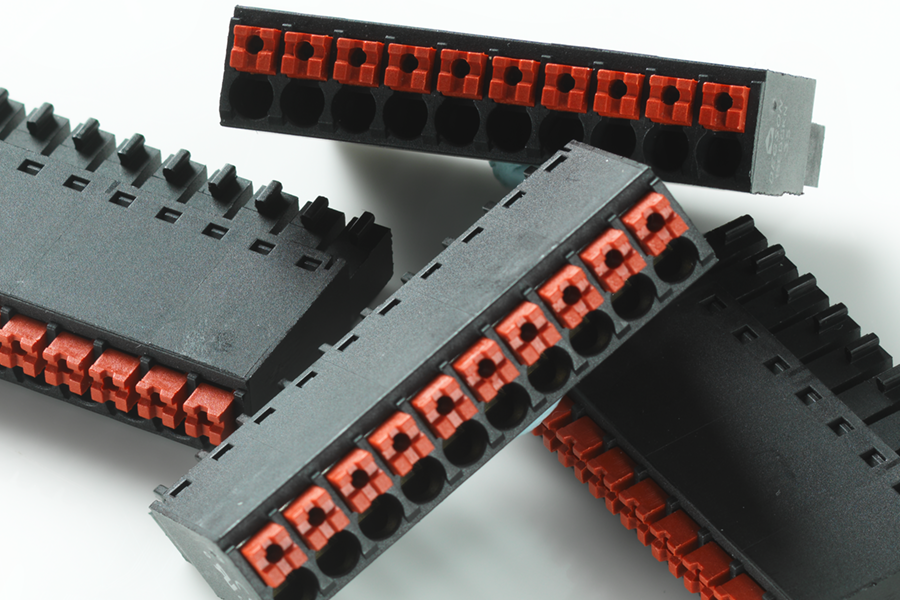

“Push-in” terminaller, kablolama işlemini hızlı ve kolay hale getirir.
Ekstra ara bağlantı parçalarına gerek kalmadan doğrudan bağlanabilir.

Özelleştirilebilirlik

Bazı FlexSlice Modülleri, Motion Perfect yazılımı ile programlanabilir ve özelleştirilebilir.
Makine üreticileri, işlevselliği “kilitleyerek” benzersiz ve kopyalanamaz özel çözümler geliştirebilir.

FlexSlice Sistemini Kurun

FlexSlice modülleri, pozitif “click-to-lock” mekanizması ile sıkıca birbirine kenetlenir.
Modülleri birbirine bastırarak hızlı kilitleme sistemini kaydırarak bağlayabilirsiniz.

Trio FlexSlice Modülleri

EtherCAT FlexSlice Veri Yolu Kuplörü (Coupler – P366)

Genel Bakış

FlexSlice sistemi, Veri Yolu Kuplörü (P366) ile başlar.
Kuplör, EtherCAT ağına bağlanmasını sağlar ve aynı zamanda diğer EtherCAT cihazlarını destekler.

Bağlantılar:

  • Üst RJ45 bağlantı noktası, EtherCAT ağına bağlantı içindir.
  • Alt RJ45 bağlantı noktası, aynı veri yolu üzerindeki diğer EtherCAT cihazlarınıbağlamak için kullanılabilir.

Özellikler:

  • 16 adede kadar giriş/çıkış modülünü destekler.
  • Mekanik kilitleme sistemisayesinde güvenilir bir EBUS bağlantısı sağlar.
  • EtherCAT dağıtılmış saatler (Distributed Clocks)ile senkronize çalışır.
  • Hızlı veri işlemeiçin optimize edilmiştir.
  • DIN ray montajına
EtherCAT Güç Bağlantı Modülü (Power Connect Module – P462)

Genel Bakış

FlexSlice Güç Bağlantı Modülü, güç ve sinyal sürekliliğini sağlamak için kullanılır.
Büyük sistemlerde veri yolu üzerinden enerji kaybını önlemek için güç bağlantı noktalarını güçlendirme amacı taşır.

Özellikler:

  • Veri yolu üzerindeki diğer modüllere güç takviyesi sağlar.
  • Kesintisiz haberleşme için güç dağıtım optimizasyonu sunar.
  • Yüksek akım gereksinimleri olan uygulamalar için idealdir.
  • EtherCAT sistem bütünlüğünü korur.
  • DIN ray montajına uygundur.
FlexSlice Termokupl Modülü (Thermocouple Module – P367)

Genel Bakış

FlexSlice Termokupl Modülü, sıcaklık ölçümlerini EtherCAT veri yolu üzerinden aktarır.
Endüstriyel sıcaklık izleme ve hassas kontrol gerektiren uygulamalar için uygundur.

Özellikler:

  • Birden fazla termokupl tipini destekler.
  • Yüksek doğrulukta sıcaklık ölçümü sunar.
  • Endüstriyel ortamlarda güvenilir sıcaklık ölçümü sağlar.
  • DIN ray montajına uygundur.
  • EtherCAT dağıtılmış saatler ile senkronize çalışır.
FlexSlice RTD Modülü (Resistance Temperature Detector – RTD Module – P368)

Genel Bakış

RTD Modülü, yüksek hassasiyetli sıcaklık ölçümleri için direnç sıcaklık detektörlerini (PT100/PT1000) kullanır.
Bu modül, yüksek doğruluk gerektiren sıcaklık izleme uygulamaları için idealdir.

Özellikler:

  • PT100/PT1000 RTD sensörlerini destekler.
  • Hassas sıcaklık ölçümü sağlar.
  • Endüstriyel sıcaklık izleme ve kontrol sistemlerinde kullanılabilir.
  • EtherCAT dağıtılmış saatler ile senkronize çalışır.
  • DIN ray montajına uygundur.
FlexSlice 16 Çıkışlı PNP Modülü (16-Out PNP Module – P371)

Genel Bakış

Bu modül, 24V dijital çıkışlar gerektiren uygulamalar için tasarlanmıştır.
PNP transistör çıkışları, doğrudan endüstriyel cihazlara bağlantı sağlar.

Özellikler:

  • 16 adet PNP çıkış kanalı (24V)
  • EtherCAT veri yoluna doğrudan bağlanır.
  • Yüksek hızlı çıkış kontrolü sunar.
  • Mekanik kilitleme sistemi sayesinde güvenli bağlantı sağlar.
  • DIN ray montajına uygundur.
FlexSlice 16 Girişli PNP Modülü (16-In PNP Module – P372)

Genel Bakış

Bu modül, 24V dijital girişler gerektiren sistemler için kullanılır.
Endüstriyel sensörler ve giriş cihazları için optimize edilmiştir.

Özellikler:

  • 16 adet PNP giriş kanalı (24V)
  • EtherCAT veri yoluna doğrudan bağlanır.
  • Yüksek hızlı giriş veri işleme sağlar.
  • Makine otomasyonu ve proses kontrolü için uygundur.
  • DIN ray montajına uygundur.
FlexSlice 2 Servo Eksen Modülü (2 Servo Axes Module – P374)

Genel Bakış

Bu modül, EtherCAT üzerinden iki bağımsız servo ekseninin kontrol edilmesini sağlar.
Hassas hareket kontrolü için idealdir.

Özellikler:

  • 2 bağımsız servo ekseni kontrolü sağlar.
  • Yüksek hassasiyetli hareket senkronizasyonu sunar.
  • Trio Motion Coordinator veya diğer EtherCAT master cihazları ile çalışabilir.
  • EtherCAT dağıtılmış saatler ile tam uyumlu çalışır.
  • DIN ray montajına uygundur.
FlexSlice 3 Eksen Step/Pulse Modülü (3 Axis Step Pulse Module – P375)

Genel Bakış

Bu modül, üç bağımsız step motor veya pulse/direction sinyali ile çalışan eksenleri kontrol etmek için tasarlanmıştır.
CNC makineleri, gravür sistemleri ve karton kesim makineleri gibi uygulamalarda kullanılabilir.

Özellikler:

  • 3 bağımsız step motor ekseni kontrolü sağlar.
  • Pulse/Direction veya CW/CCW çıkış sinyallerini destekler.
  • Hassas ve yüksek hızda konumlandırma sağlar.
  • EtherCAT ile tam senkronizasyon sunar.
  • DIN ray montajına uygundur.
FlexSlice 16 Çıkışlı NPN Modülü (16-Out NPN Module – P376)

Genel Bakış

Bu modül, endüstriyel cihazların NPN transistör çıkışları ile kontrol edilmesini sağlar.
Yüksek hızlı dijital çıkış kontrolü için uygundur.

Özellikler:

  • 16 adet NPN çıkış kanalı (24V)
  • EtherCAT veri yoluna doğrudan bağlanır.
  • Hızlı ve güvenilir çıkış sinyali üretir.
  • Makine kontrol sistemlerine kolayca entegre edilir.
  • DIN ray montajına uygundur.
FlexSlice 16 Girişli NPN Modülü (16-In NPN Module – P377)

Genel Bakış

Bu modül, NPN transistör giriş sinyallerini işleyerek EtherCAT ağına aktarmak için kullanılır.

Özellikler:

  • 16 adet NPN giriş kanalı (24V)
  • Endüstriyel sensörlerden gelen sinyalleri işler.
  • Makine otomasyonu ve üretim hatlarında kullanılabilir.
  • EtherCAT dağıtılmış saatler ile tam uyumludur.
  • DIN ray montajına uygundur.
FlexSlice 8 Analog Çıkış Modülü (8 Analogue Outputs Module – P378)

Genel Bakış

Bu modül, analog çıkış gerektiren sistemlerde kullanılabilir.
Hassas akım ve gerilim sinyali üretimi sağlar.

Özellikler:

  • 8 bağımsız analog çıkış kanalı
  • 0-10V veya 4-20mA çıkış seçenekleri
  • Endüstriyel süreç kontrolü ve test sistemleri için uygundur.
  • EtherCAT dağıtılmış saatler ile senkronize çalışır.

DIN ray montajına uygundur.



8 Analogue Inputs – P379

P379 Flexslice 8 Analog Giriş modülünde, her biri 12 bit çözünürlüğe kadar sayısallaştırılmış sekiz adet programlanabilir voltaj aralığı giriş terminali bulunur.
